Катодная защита подземных трубопроводов: методы, нормы и типовые ошибки внедрения

Катодная защита (КЗ) — это электрохимический метод защиты стальных подземных трубопроводов от коррозии, при котором потенциал металла смещается в «безопасную» область за счёт тока внешнего источника или жертвенных анодов. При грамотном проектировании КЗ снижает скорость коррозии на порядки, продлевая ресурс магистральных и промышленных трубопроводов на десятилетия.

Почему возникает коррозия и когда КЗ обязательна

Факторы коррозии грунта: удельное сопротивление (ρ), влажность, аэрация, pH, содержание солей и бактерий (SRB), блуждающие токи от ж/д тяги и ЛЭП. Даже при качественном изоляционном покрытии неизбежны дефекты (поры, сколы), через которые металл контактирует с электролитом (грунтом).

КЗ применяют, когда:

труба проложена в грунтах с низким ρ (< 50–100 Ом·м), в районах подтопления, болот, солончаков;
трасса пересекает зоны влияния постоянных/переменных блуждающих токов (электрифицированные ж/д, ЛЭП 110 кВ+);
срок службы > 20–30 лет и/или повышенная критичность объекта (магистральные трубопроводы, резервные и технологические линии);
фактические потенциалы по результатам обследований не соответствуют критериям защищённости.

Методы катодной защиты

1) Защита жертвенными анодами (галваническая)

На трубу устанавливаются аноды из более электроотрицательного металла (Mg, Zn, Al-сплавы). Они «жертвуют» собой, обеспечивая катодную поляризацию стали.

Плюсы: простота, автономность, отсутствие электропитания, низкие риски пере-поляризации.
Минусы: ограниченный ток, зависимость от сопротивления грунта, периодическая замена анодов.
Где уместна: локальные участки, врезки, ответвления, резервуарные парки, участки без электроснабжения.

2) Протекторно-принудительная (с внешним источником тока, ICCP)

Используются анодные заземлители (высок кремнистый чугун, MMO/Ti, графит) и выпрямительные агрегаты (тиристорные/IGBT), подающие регулируемый ток.

Плюсы: большие токи, стабильность, покрытие протяжённых участков, дистанционное управление/SCADA.
Минусы: требуется питание, квалифицированное обслуживание, риск пере-поляризации при ошибках.
Где уместна: магистральные/длинные участки, узлы с высокими токами КЗ, агрессивные среды, зоны блуждающих токов.

3) Гибридные решения

Сочетание галванических протекторов на «трудных» точках (вводы/выводы, ответвления, переходы) с общей системой ICCP. Повышает надёжность и устойчивость к локальным дефектам покрытия.

Критерии защищённости и контроль показателей

В отраслевой практике применяют критерии, эквивалентные требованиям международных норм (например, ISO 15589-1, EN 12954, AMPP/NACE SP0169):

«Instant OFF» потенциал трубы относительно электрода Cu/CuSO₄ не менее —0,85 В (—850 мВ) на всём протяжении защищаемого участка.
Дополнительно контролируют степень поляризации (сдвиг потенциала ≥ 100 мВ) и ограничивают пере-поляризацию (обычно «коридор» порядка —0,85...—1,2 В в зависимости от покрытия и условий).
При влиянии переменных полей (AC) контролируют плотность переменного тока и напряжение труба—земля; применяют заземляющие маты, декуплирующие устройства.

Важно: измерения «Instant OFF» выполняются при кратковременном отключении источника КЗ для исключения IR-падения в грунте.

Этапы проектирования системы КЗ

1) Инженерные изыскания и базовые данные

трассировка и секционирование трубопровода (диаметр, толщина, сталь, сварные швы);
тип покрытия, коэффициент повреждённости (по обследованиям СКЗ/СКЗД, CIPS/DCVG);
геоэлектрика: ρ грунта по глубине/участкам, влажность, геология, агрессивные среды;
источники блуждающих токов, пересечения с ЛЭП/ЖД, чужие подземные сооружения;
точки подводки питания, ограничения по площадкам под анодные заземлители.

2) Электрохимические расчёты

Расчёт потребного тока КЗ с учётом длины, диаметра, качества покрытия, условий грунта;
выбор типа анодов и материала (MMO/Ti для долговечности, HSCI как компромисс, Mg/Zn для протекторов);
конфигурация анодных полей: глубокие (deep well), поверхностные, кольцевые, линейные распределённые;
подбор выпрямителей: диапазон ток/напряжение, КПД, телеметрия, защита от перенапряжений;
проверка взаимного влияния (интерференции) с соседними объектами, расчёт дренажей/декуплингов.

3) Конструктивные решения

Изоляционные вставки/фланцы для секционирования и отсечки токов;
дренажные подключения к сторонним источникам блуждающих токов (например, к рельсам) с поляризационными ячейками;

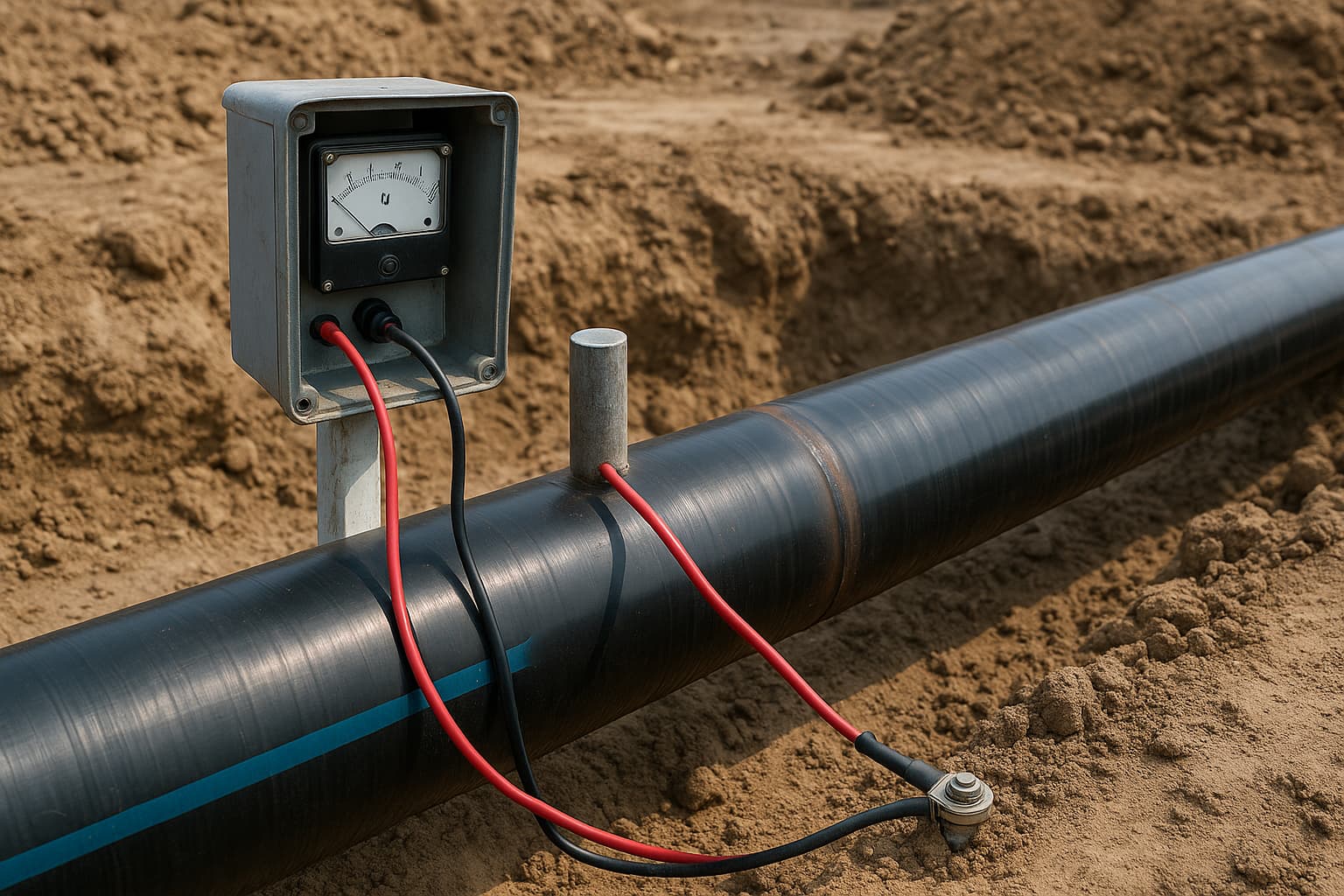

пункты контроля (ПК, тест-станции): каждые 500–1000 м, на переходах, в узлах; выведенные купоны/датчики;
молниезащита и заземление, защита от AC-наведений (градиент-контроль маты, дугогасящие разрядники);
кабельная инфраструктура, антивандальная защита шкафов, охрана труда/экологические требования.

4) Документация и согласования

пояснительная записка, электротехнические схемы, ППР/ПОС, спецификации;
планы контроля качества, ППР на бурение глубоких заземлителей, охрана окружающей среды.

Монтаж и пуско-наладка

Анодные поля: бурение/устройство скважин, засыпка коксовой мелочи (КМЖ) или специализированного backfill, контроль сопротивления растеканию.
Кабели и соединения: пайка/термоусадка, контроль переходного сопротивления, маркеры трассы.
Выпрямители: настройка, испытания защиты/телеметрии, проверка качества сети.
Изолирующие стыки: проверка сопротивления изоляции, отсутствие шунтирования.
Первичные измерения: базовая карта потенциалов «ON/OFF», корректировка токов, настройка режима.
Документирование: протоколы ПНР, исполнительная схема, паспорт системы.

Эксплуатация и мониторинг

Периодичность: ежеквартально — потенциалы в ПК, ежегодно — комплексные обследования (CIPS, DCVG), раз в 3–5 лет — аудит системы и анализ деградации покрытия.
Онлайн-мониторинг: телеметрия выпрямителей, регистраторы «ON/OFF» потенциалов, датчики тока/напряжения, купоны коррозии (ER/LPR).
Жизненный цикл: протекторы — замена по выработке; MMO/Ti и HSCI — 15–30+ лет при корректной эксплуатации; электроника — обновление/модернизация каждые 10–15 лет.
Отчетность: карты потенциалов, тренды, матрица рисков, мероприятия по корректировке.

Нормативные ориентиры (примерный перечень)

ISO 15589-1 «Cathodic protection of pipeline transportation systems — Part 1: On-land pipelines».
EN 12954 «Cathodic protection of buried or immersed metallic structures — General principles and application for pipelines».
AMPP/NACE SP0169 (ныне AMPP 21610) — контроль коррозии наружных поверхностей подземных/погружённых металлических сооружений катодной защитой.
Национальные документы (в зависимости от страны): регламенты по проектированию, монтажу и контролю КЗ, стандарты по изоляционным покрытиям, НК, электробезопасности и ПУЭ.

Примечание: при проектировании на конкретную территорию используйте актуальные национальные СП/ГОСТ/РД и требования владельца трубопровода; формулируйте критерии защищённости строго по «локальной» нормативной базе.

Типовые ошибки внедрения и как их избежать

Отсутствие комплексного обследования покрытия (нет DCVG/CIPS перед проектом)
Последствие: неверная оценка потребного тока, недозащита «скрытых» дефектных зон.
Что делать: всегда закладывать инструментальные обследования и корректировать расчёты по факту.
Неправильный выбор типа КЗ
Последствие: протекторы «не тянут» длинный/агрессивный участок; ICCP без питания — простои.
Что делать: на длинных/сложных трассах — ICCP с резервом, на локальных узлах — протекторы/гибрид.
Игнорирование блуждающих токов и AC-наведений
Последствие: ускоренная коррозия на отдельных участках, нагрев, риски для персонала.
Что делать: учитывать близость ЛЭП/ЖД, применять дренажи, декуплинг-устройства, маты.
Плохая геоэлектрика анодных заземлителей
Последствие: высокий переходный «R», низкая эффективность, быстрый износ.
Что делать: выбирать площадки с низким ρ, использовать правильный backfill, рассматривать глубокие скважины.
Шунтирование изолирующих стыков (грунтовая влага, кабельные «сопли», перемычки)
Последствие: утечка токов, «утопание» потенциала, неконтролируемые зоны.
Что делать: контроль изоляции, ревизия трасс, маркировка, плановая проверка стыков.
Отсутствие «Instant OFF» методики
Последствие: ложные «нормальные» потенциалы из-за IR-падения, недозащита металла.
Что делать: внедрить отключаемые перемычки/переключатели, проводить OFF-измерения.
Пере-поляризация
Последствие: отслоение покрытия (disbondment), водородное охрупчивание высокопрочных сталей, усиление коррозии под покрытием.
Что делать: держать потенциалы в «коридоре», использовать режимы стабилизации/автоматического регулирования.
Недостаточный фонд контрольных точек
Последствие: «слепые» зоны, позднее обнаружение проблем.
Что делать: тест-станции по нормам, на переходах, пересечениях и в «трудных» местах; вывести купоны.
Отсутствие телеметрии и аварийной сигнализации
Последствие: простои незаметны неделями, накопление рисков.
Что делать: выпрямители с удалённым мониторингом, SMS/SCADA-оповещения.
Нет эксплуатационного регламента
Последствие: нерегулярные замеры, «ручные» настройки «на глаз».
Что делать: регламент ТО, чек-листы, календарь измерений, обучение персонала.

Практические рекомендации по проекту и тендерной документации

Задайте KPI системы: доля трассы в коридоре потенциалов, доля точек с выполненным критерием, MTBF электрооборудования, SLA на восстановление.
Требуйте обследования до/после: CIPS/DCVG, измерения ρ, «as built» схемы, протоколы «OFF».
Срок службы и TCO: требуйте расчёт ресурса анодов/заёмных материалов, эффективность выпрямителей, план замен и CAPEX/OPEX на 20–30 лет.
Безопасность и экология: учесть ПУЭ/молниезащиту, охранные зоны, дренажи для токов, отказобезопасность и антивандальные меры.
Интеграция: предусмотреть SCADA/API, совместимость с существующими системами мониторинга.

Краткий чек-лист перед запуском

Проведены DCVG/CIPS, известны реальные дефекты покрытия.
Рассчитан потребный ток с учётом качества покрытия и геоэлектрики.
Выбраны и согласованы площадки анодных полей (глубокие/поверхностные).
Смонтированы изолирующие стыки, проверено отсутствие шунтов.
Проведены первичные «ON/OFF» измерения, выполнена настройка токов.
Оформлены паспорта, инструкция по эксплуатации, график ТО.
Настроена телеметрия и аварийные оповещения.

Катодная защита — не «коробочное» решение, а система, требующая точной диагностики, расчётов и дисциплины эксплуатации. Правильный выбор метода (протекторная, ICCP или гибрид), корректная геоэлектрика анодных полей, контроль «Instant OFF» потенциалов и учёт блуждающих токов — ключевые факторы, определяющие реальный срок службы трубопровода и общую стоимость владения. Избегая перечисленных ошибок и опираясь на актуальные нормы, можно обеспечить устойчивую антикоррозионную защиту на весь жизненный цикл объекта.
