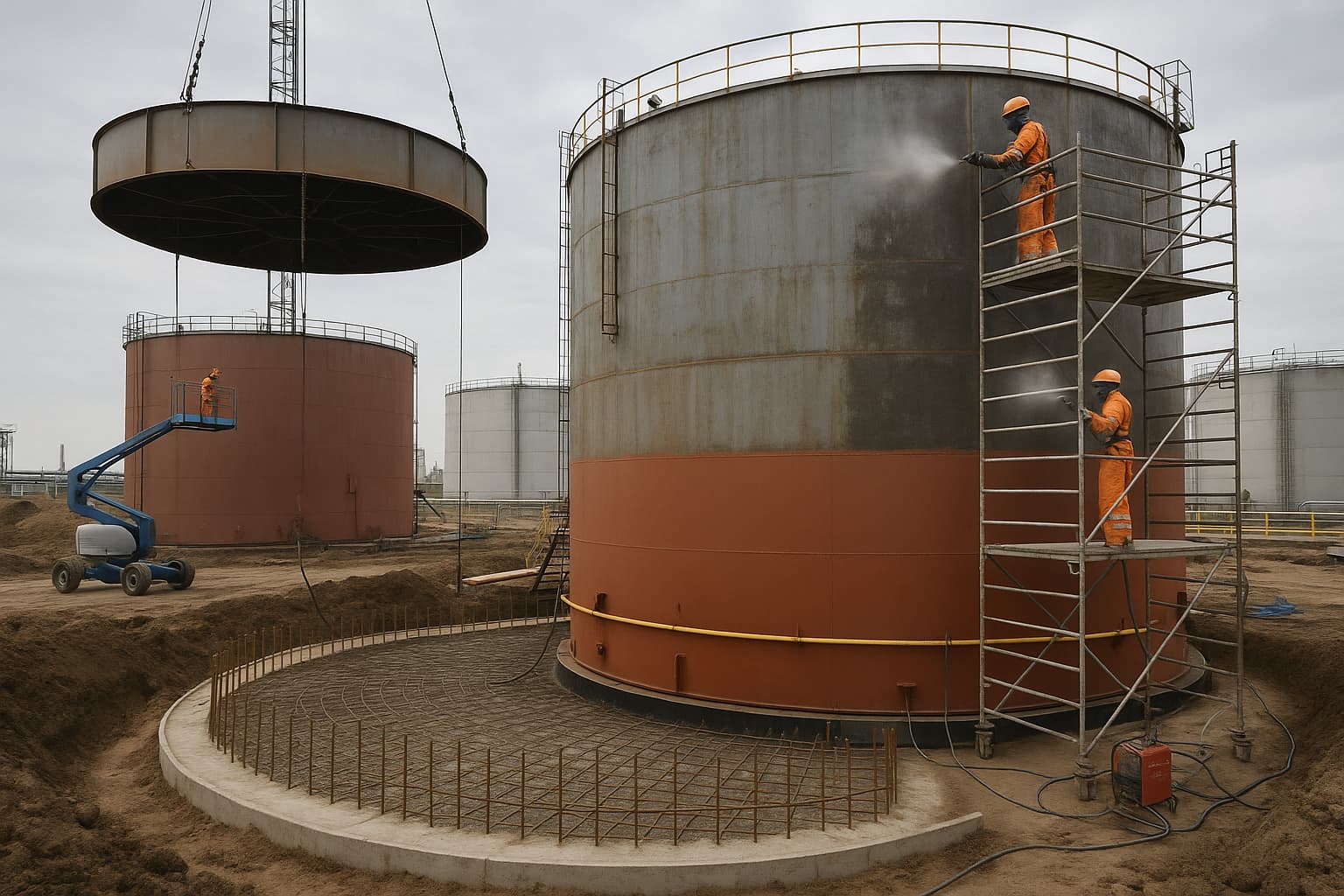

Вертикальные стальные резервуары — критичные элементы нефтебаз, терминалов и водоподготовки. Их надёжность определяется не только качеством сварки стенки, но и «невидимыми» решениями: правильным основанием и дном, работоспособной плавающей крышей/понтоном, корректной антикорсистемой по зонам и полноценной дефектоскопией на всех этапах жизненного цикла.
Основания и днище: что задаёт ресурс ещё до монтажа стенки
Типы оснований. Для РВС применяют песчано-гравийные подушки и монолитные фундаменты (кольцевые/плитные), на слабых грунтах — свайные ростверки. Важно обеспечить равномерную деформативность, дренаж и защиту от капиллярной влаги. На участках с высоким УГВ закладывают противопучинистые решения, геосинтетику, дренажные кольца и защиту от всплытия.
Конструкция днища. Днище выполняют из центральных листов и кольцевых (annular) поясов повышенной толщины в зоне кромки (chime). Качественная подготовка «стаканных» швов, радиусные сопряжения и отсутствие зазоров между листами и подстилающим слоем снижают риск коррозии и усталостных повреждений. Для экологической и технологической защиты применяют:
-
двойное днище с междудонным контролем (дренаж, утечкомониторинг);
-
диэлектрические прокладки/подложки в зоне chime;
-
геомембраны/геомат, разрывающие капиллярную влагу.
Осадки и геодезия. До и после гидроиспытаний ведут нивелировку контрольных марок по периметру и центру. Дифференциальные осадки — одна из главных причин трещин по кольцевым швам и радиальных деформаций: геодезический мониторинг обязателен при строительстве и ремонте.
Понтоны и плавающие крыши: безопасность, потери, эмиссии
Внутренние плавающие крыши (IFR). Монтируются под стационарной крышей. Материалы — алюминиевые или стальные понтоны (однодечные/двухдечные), реже — полимерные. Цель — исключить «паровое пространство», снизить потери от испарения и уменьшить эмиссии ЛОС.
Наружные плавающие крыши (EFR). Работают под открытым небом; требуют контроля водоотливов, устойчивости к ветровым и снеговым нагрузкам, молниезащиты и огневых зазоров у стенки.
Уплотнения и периферия. Ключевой узел — первичное и вторичное контактное уплотнение по стенке (пластинчатое, щёточное, эластомерные «пальцы»), пенные барьеры, направляющие стойки с кожухами, компенсация эллипсности стенки. Для IFR критичны анодные заземлители/байпас для исключения статического электричества.
Контроль работоспособности. Регламентируются инспекции уплотнений, проверка плавучести секций, отсутствие продуктов коррозии и «подсоса» через люки и трубопроводы дыхания. При ремонте — замена секций понтонов, ремкомплекты уплотнений, корректировка уровня и параллельности крыши.
Антикоррозионная защита: разделяйте зоны и подбирайте химию
Внутренние поверхности. Подбор лайнингов зависит от продукта и температуры:
-
универсальные эпоксидные составы для воды и большинства нефтепродуктов;
-
новолачные эпоксиды при повышенных температурах и ароматике;
-
винилэфирные/полиэфирные системы либо FRP-лайнеры для агрессивной химии и абразивов;
-
обязательный контроль пористости (holiday test) и степени отверждения.
Наружные поверхности. Для атмосфер C3–C4 — эпоксидная база с полиуретановым/полисилоксановым финишем; для C5/CX и морских — цинкоэпоксидный праймер + высокостроящий эпоксид + УФ-стойкий финиш либо дуплекс (горячее цинкование + окраска). В зоне крыши и «мокрых поясов» усиленный stripe-coat по кромкам и сварным швам.
Грунтовая сторона днища. Толстослойные диэлектрические изоляции (эпоксидные/полиуретановые эластомеры с DFT в миллиметрах) совмещают с катодной защитой. Важны гладкий переход к заводскому покрытию, отсутствие ступенек и 100-процентная проверка на сплошность.
Катодная защита и блуждающие токи. Для днищ — протекторная или ICCP с анодными полями и выпрямителями с телеметрией. Критерий — достижение потенциалов защищённости без пере-поляризации; на трассах трубопроводов и вблизи тяговых подстанций — дренажи/декуплинг, пункты контроля и купоны коррозии.
Дефектоскопия и контроль качества: от заготовки до эксплуатации
Сварные соединения стенки и крыши.
-
визуально-измерительный контроль всех швов;
-
капиллярный/магнитопорошковый на поверхностные дефекты;
-
ультразвук (в том числе phased array/TOFD) либо радиография на корневые и объёмные дефекты;
-
измерение твердости и, при необходимости, ферритности в аустенитных/дуплексных зонах;
-
вакуум-корытце для секторных швов крыши и мест герметизации.
Днище — особая зона.
-
магнитный поток рассеяния (MFL/SLOFEC) для сканирования коррозии на площади;
-
ультразвуковые карты толщин и коррозии под отложениями;
-
вакуум-корытце для проверки продольных/кольцевых швов;
-
проверка сплошности покрытий искровыми дефектоскопами по заданному напряжению.
Гидроиспытания и геодезия. После монтажа/капремонта резервуар наполняют ступенчато с выдержками, снимают геодезию осадок и контролируют герметичность швов, патрубков и понтонной системы. Результаты сопоставляют с расчётными допусками, при необходимости — выполняют корректировки основания и усиливают зоны концентраторов.
Эксплуатационные обследования. Регулярные визуальные и толщинометрические осмотры, инспекции понтонов/уплотнений, контроль потенциалов КЗ, проверка дыхательной и запорной арматуры, термографические съёмки для CUI на тёплых участках.
Ремонт: типовые сценарии и технологии
Замена/усиление днища. При сквозной коррозии и дефектных швах выполняют частичную или полную замену листов, локально — накладки-«пятаки» с подготовкой под сварку и последующей 100-процентной проверкой сплошности покрытия. При системных проблемах — устройство двойного днища с междудонным контролем и модернизация КЗ.
Ремонт стенки. Вырезка сегментов с установкой вставок, усиление накладками по расчёту, смещение стыков, контроль овальности и вертикальности поясных швов, восстановление антикорсистемы с межслойной совместимостью.
Понтон/плавающая крыша. Замена секций, герметизация швов, ревизия направляющих и дренажа, обновление уплотнений и пенобарьеров, проверка молниезащиты/байпасов.
Арматура и люки. Ремонт посадочных мест, восстановление плоскостности, проверка герметичности, замена прокладок на совместимые с продуктом.
Пожарная и промышленная безопасность
Для наружных плавающих крыш — пенные камеры, кольцевые пенные барьеры, системы обнаружения утечек. Для внутренних — контроль газо-воздушной среды, азотное наддувание по регламенту, искробезопасные элементы и уравнивание потенциалов. В проекте предусматривают молниезащиту, заземление и взрывозащищённое электрооборудование.
Документация и управляемость жизненного цикла
Ключевые документы включают комплекты КМ/КМД и технологию сварки (WPS/PQR), карты контроля и протоколы НК, результаты гидроиспытаний и геодезии, паспорта покрытий с DFT-картами и протоколами holiday-тестов, расчёты и схемы катодной защиты, планы инспекций и ремонтов. Ведение «as-built»-модели с историей дефектов и ремонтов резко ускоряет диагностику и снижает TCO.
Практические акценты, которые экономят годы ресурса
-
закладывайте равномерно деформируемое основание и защищайте зону chime от влаги и блуждающих токов;
-
проектируйте понтон/уплотнения под реальные режимы и овальность стенки, обеспечьте дренаж и молниезащиту;
-
делите антикор на зоны: внутренний лайнинг, наружный каркас, грунтовая сторона днища; проверяйте сплошность и DFT, а не «цвет»;
-
используйте МFL/UT-картирование для днища и phased array/TOFD для критичных швов;
-
после ремонта всегда выполняйте ступенчатое гидроиспытание с геодезией.
Такой подход делает ресурс резервуара прогнозируемым, минимизирует риск потерь продукта и аварий, а стоимость жизненного цикла — управляемой.
