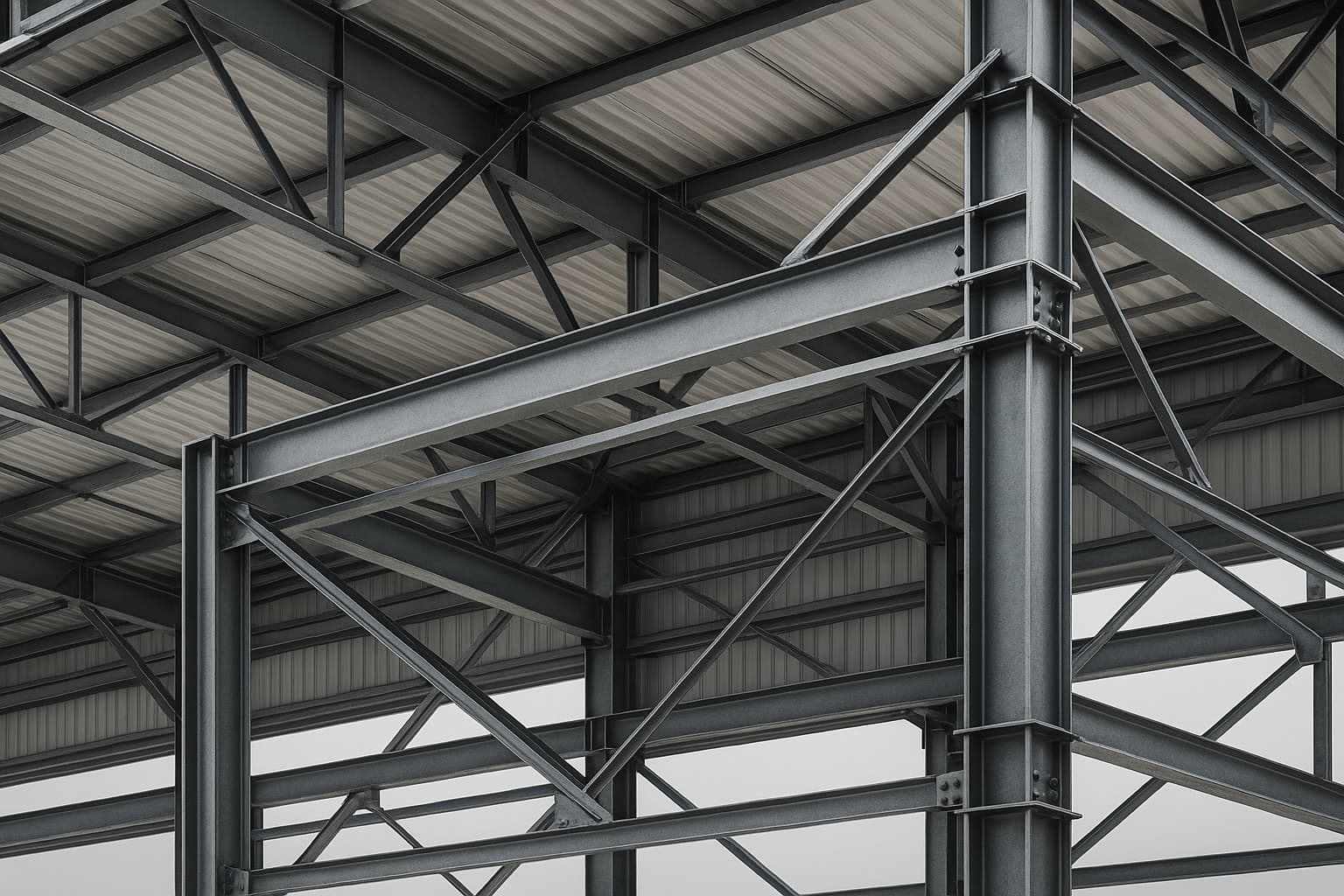

Склады и ангары — это «портальные» или ферменные каркасы с высокой долей повторяемых элементов. Экономика проекта решается на стыке трёх вещей: корректные исходные нагрузки и комбинации, рациональные узлы (которые реально собираются на площадке) и осознанная оптимизация массы без потери технологичности, жёсткости и огнестойкости. Ниже — концентрат практики КМ/КМД для производственных и логистических объектов.
Нагрузки и комбинации: что действительно влияет на сечение
Постоянные: собственный вес стали, огнезащиты и ограждающих конструкций (сэндвич-панели/профнастил), инженерные подвесы, антресоли, системы пожаротушения.
Длительные/кратковременные: снег, ветер, эксплуатационные нагрузки на перекрытия/эстакады, подвесные транспортёры, сантехнические трассы, технологические нагрузки.
Особые: сейсмика, температурные перепады/усадка, удар автотехники по колоннам, монтажные стадии. Для складов Class A—С с высокими стеллажами учитывают горизонтальные нагрузки от стеллажных систем/рихтовки.
Снег/ветер. Влияют на геометрию рамы сильнее всего: снег задаёт усилия на прогоны и распор фермы/ригеля, ветер — продольные связи, стойки фахверка и фундаментные реакции. Для больших пролетов вычисляйте перераспределение снега у карнизов и в лощинах (снегонамёт) и сосущие зоны ветра на краях кровли.
Комбинации. Для предельных состояний — неблагоприятные сочетания постоянных + кратковременных (с коэффициентами надёжности и сочетаний по действующим нормам). Для эксплуатационных — жёсткие критерии прогибов и вибраций:
-
кровельные прогоны/ригелі: обычно L/200—L/250;
-
несущие рамы по пролёту: L/300 и строже при крановом оборудовании;
-
крановые пути (если есть): вертикально L/600, горизонтально L/400;
-
панорамные фасады/ворота — индивидуальные лимиты по паспорту.
Схемы каркаса: выбор, который экономит тонны
Портальные рамы (пролёты
Фермы оправданы при больших пролётах
Пространственная жёсткость обеспечивается связевыми блоками по крышам и стенам, а также диафрагменной работой кровельного настила (если разрешена нормами для передачи сдвигов).
Узлы и сопряжения: от расчёта к производству
Колонна—фундамент
-
Анкерные группы с шаблонами, гильзами и контролем выверки; плита колонны с нивелировкой на безусадочном растворе или регулировочных плитах.
-
Проверка на вырыв, срез и продавливание; для морозопучинистых грунтов — гибкая связь/скользящие опоры в продольном направлении.
Колонна—ригель (моментное соединение)
-
Энд-плейт (приваренная торцовая пластина) с пакетами высокопрочных болтов 8.8/10.9; локальный haunch (усиление-косынка) в пяте увеличивает жёсткость, снижая толщины пластин и количество болтов.
-
Учитывайте второго порядка эффекты (P-Δ) для стройных рам (sway/non-sway анализ).
Прогоны, связи, фахверк
-
Вторичный стальной каркас из Z/C-профилей холодной формовки уменьшает массу и ускоряет КМД.
-
Узлы связей — на накладках и болтах М12—М16, с допускаемым «монтажным люфтом» и заводской перфорацией.
Узлы ферм
-
Предпочтительны стандартные фасонки с повторяемыми раскройками, минимизация разнотолщин.
-
Контроль узлового эксцентриситета; для тонкостенных стенок — ребра жёсткости под фасонками.
Болтовые и сварные соединения: когда и что выбирать
Болты.
-
Непреднатянутые (bearing type) — для второстепенных связей/прогонов, где сдвиг передаётся смятием стенки/отверстия.
-
Предварительно натянутые, срез по трению (slip-resistant) — для рамных узлов и ферм, где критичны жесткость и усталостная выносливость. Важен класс трения контактных поверхностей и подготовка (очистка/шероховатость).
-
Контролируемый момент/угол доворота, калиброванные ключи, повторный контроль натяга после суточной стабилизации — это технология, без которой «высокопрочные» превращаются в обычные.
Сварка.
-
В цехе — стыковые и угловые швы под УЗК/магнито-/капиллярный контроль по плану НК. На площадке — минимизировать объём сварки: погода, качество кромок, позиционность.
-
Толщина горловины угловых швов подбирается из расчёта на срез/растяжение, усталость — отдельная проверка (исключать острые переходы, начинать/заканчивать швы за пределами концентраций напряжений).
-
Для серийных рам рациональны комбинированные узлы: заводская сварка + монтаж на высокопрочных болтах.
Материалы и устойчивость: где «тонко — там рвётся»
-
Стали обычной прочности S235/S245 выгодны технологичностью; S355 сокращает массу первичного каркаса. Для холодных регионов — ударная вязкость по температуре эксплуатации.
-
Потеря устойчивости элементов — частая причина «перемассива»: проверяйте гибкость стоек и поясов, вводите промежуточные связи/раскосы, учитывайте эффективные ширины стенок/полок.
-
Кровельный настил может раскреплять сжатые пояса (если это допускает нормная модель диафрагмы). Фланцевые накладки/релинеры применяйте точечно, а не «на всякий случай».
Огнезащита и коррозия: влияние на расчёт и массу
-
Требуемый предел огнестойкости (R15—R60...) влияет на выбор сечения: иногда выгоднее увеличить открытое сечение и снизить объём огнезащитного состава, чем «тонкое + толстая огнезащита».
-
Коррозионная категория (C3—CX) задаёт систему покрытий: цинконаполнённый эпоксид + PU/полисилоксан, либо дуплекс (горячее цинкование + окраска). Это добавляет массу и влияет на допуски по отверстиям/посадкам.
Оптимизация массы без «скрытых» рисков
-
Tapered-ригели и колонны: высота стенки по эпюре моментов, полки — по усилию; одинаковый радиус гибки для типовых листов удешевляет прокатку.
-
Повторяемость узлов: 80/20 — меньше типов фасонок и толщин = меньше отходов и ошибок на сборке.
-
Вторичный каркас из холодногнутых Z/C: шаг прогонов оптимизируйте под пролёты панелей; допускайте «соты/кастелляцию» лишь там, где нужна большая высота при малой массе и есть контроль по пожарке/акустике.
-
Болтовой монтаж: перенос сварки в цех и болтовые узлы на площадке — меньше рисков качества и простоев.
-
Панели и шаг рам: увязывайте пролёт/шаг колонн с кратностью модулей сэндвич-панелей, ворот и стеллажей — это экономит и сталь, и облицовку.
-
Монтажная стадия в расчётах: временные состояния (подъёмы секций, консольные включения) могут диктовать локальные усиления; закладывайте монтажные петли/ребра и строповочные схемы сразу в КМ.
-
Транспорт и логистика: пределы по габариту/массе секций определяют длину блоков и тип стыков; часто дешевле сделать больше лёгких блоков, чем немного тяжёлых с дорогой спецтехникой.
КМ и КМД: как снизить ошибки «на бумаге»
-
BIM-координация: модель КМ с коллизиями MEP, ворот, мостовых кранов, дымоудаления.
-
Марки деталей и узлов: единая система обозначений в КМ и КМД; штрих-коды на деталях ускоряют приёмку.
-
Технологичность КМД: единство толщин в узле, прокат из «ходовых» листов, минимизация протяжённых швов > 8 мм, однотипные фасонки.
-
Допуски и НК: в КМД задавайте классы точности отверстий, допуски торцов/сборки, тип НК для критичных швов и болтов (момент/угол).
-
Анкерные шаблоны: чертежи с координатной привязкой, допусками и технологией установки/приёмки — это снижает «перевыпуск» плит и колонн.
Фундаменты и взаимодействие с основанием
Реакции портальных рам (подъём, горизонт, момент) диктуют жёсткие/шарнирные узлы баз. Для слабых грунтов — плитные фундаменты/ростверки на сваях. Учитывайте температурные швы по длине ангара, а также деформационные вставки на стыке с пристройками/рампами.
Монтаж и контроль качества
-
Сборка секциями: заводские блоки «колонна-ригель-haunch», монтаж с временными раскосами и выверкой геометрии до затяжки высокопрочных болтов.
-
Контроль: геодезия (вертикальность/шаг/пролёт), крутка ригелей, момент/угол затяжки, НК сварки по плану.
-
Погодные риски: ветровые ограничения на подъём/установку; временные ветровые связи — обязательны до замыкания продольных блоков.
Что в итоге делает каркас «лёгким и честным»
-
Нагрузки и комбинации заданы реалистично (включая снеговые перераспределения, сосущие зоны ветра и монтажные стадии).
-
Схема рамы соответствует назначению (tapered-сечения, рабочие haunch-узлы, продольные связи).
-
Узлы расчётно-технологичны: болтовые там, где можно; заводская сварка — там, где нужно; без «потаённых» концентраторов напряжений.
-
Устойчивость и жёсткость обеспечены не «запасом металла», а раскреплениями, связями и грамотной работой настила.
-
Огнестойкость и коррозионная защита учтены на ранней стадии и не «съедают» экономию массы.
-
КМ и КМД согласованы с логистикой и монтажом: мало типов деталей, короткие пути сборки, понятные допуски и контроль.
Такой подход даёт прогнозируемую стоимость, быстрый монтаж и низкий TCO, а главное — конструкцию, которая держит и нагрузку, и календарь.
