Ключевые выгоды бизнеса: Болтовые соединения с контролируемым натяжением — стандарт надежности для мостов, резервуаров, металлоконструкций (СП 70.13330.2012, СТО НОСТРОЙ 2.10.76-2012). Корректный монтаж — снижает риск аварий, отказов в приемке и расходов на демонтаж до 10% бюджета проекта.

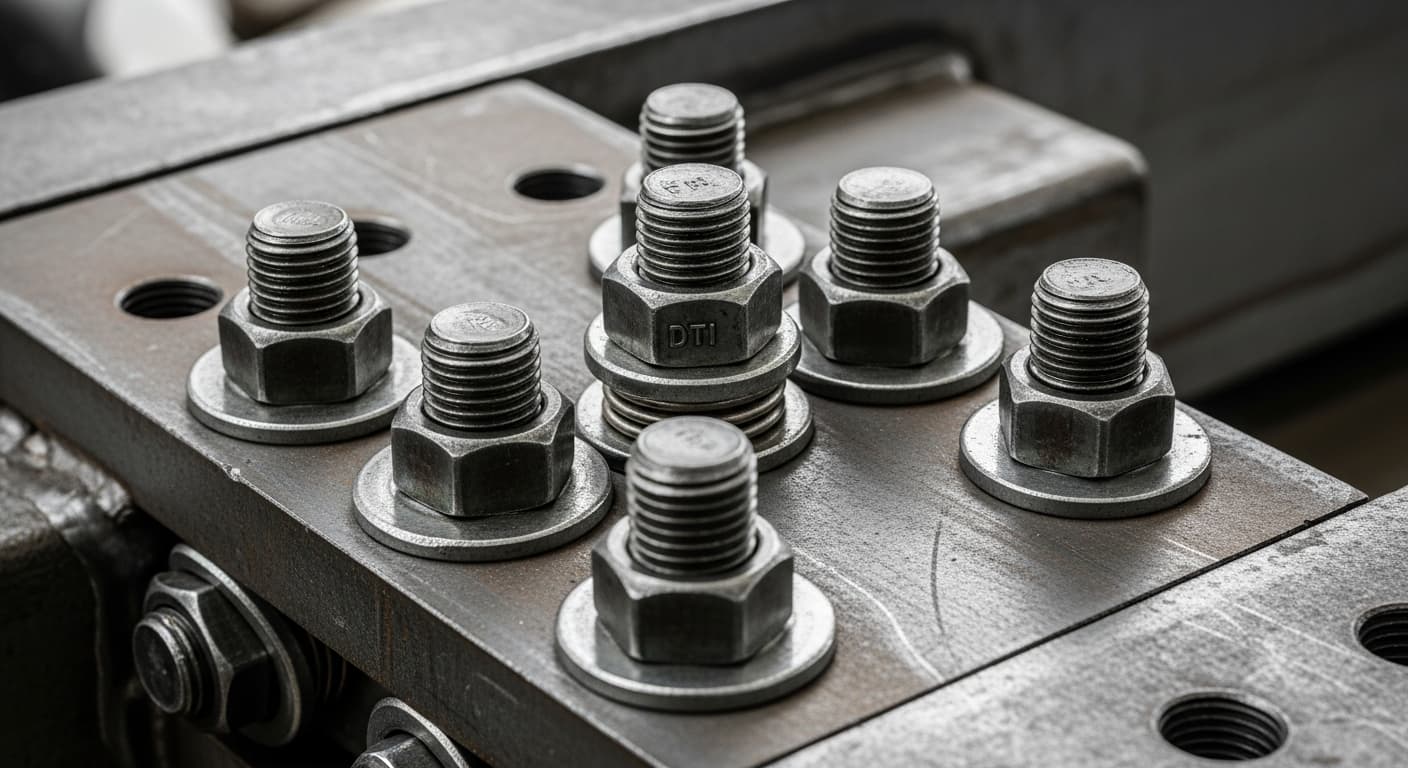

Технология монтажа: шаги и регламенты
- Подготовка болтов, гаек, шайб: очистка от грязи, ржавчины, прокалка (по СТО 0051-2006, ГОСТ Р 51634-2000).
- Обработка поверхностей контакта, тщательная зачистка: отсутствие масла, льда, загрязнений — критично для коэффициента трения и силы натяжения (СП 70.13330.2012, п.6.1).
- Сборка пакета: обработка и сборка до трех суток, далее — повторная зачистка.
- Укладка болтов в соединения: калибр допусков, контроль совпадения отверстий, установка всех деталей без перекоса.
- Смазка резьбы болтов и гаек: строго по ГОСТ, минеральные масла.
- Затяжка гаек — динамометрическим ключом, контролируемая в 2 этапа:
- Предварительное затягивание до отказа ключом с длиной рукоятки 0,6–0,7 м с усилием 30–35 кгс·м.
- Поворот гайки на угол 180° ± 30°, либо закручивание до расчетного момента — величина по формуле с учетом испытаний.
- Контроль плотности соединения — щупом 0,3 мм, недопустимо прохождение в стыках пакета (до 7 деталей).
- Поверка динамометрических ключей — с отметкой метрологической лаборатории (ежегодно).
- Маркировка соединения клеймом бригады и запись операции в Журнал соединений на болтах с контролируемым натяжением (СП 70.13330.2012, приложение Д).
Таблица: приемка болтовых соединений — контрольные критерии
| Параметр | Требование | Норматив |
|---|---|---|
| Осевое усилие натяжения (кН) | Соответствует проекту КМ/КМД (+0/–10%). Момент — не превышать расчетное более чем на 15% | СП 70.13330.2012, СТО НОСТРОЙ 2.10.76-2012 |
| Проверка щупом | Щуп 0,3 мм не проходит в зоне стяжки; для фланцев — 0,1 мм на 40 мм от оси болта | СП 70.13330.2012, п.6.14–6.17 |
| Маркировка и журнал | Клеймо бригады, запись в журнале, контроль не менее 10% болтов, но минимум 3 шт. | СП 70.13330.2012, приложение Д |
| Осмотр и геометрия | Все болты одной длины, маркировка, правильные шайбы, неповрежденные резьбы | СТО 0051-2006, СТО НОСТРОЙ 2.10.76-2012 |
| Окраска и герметизация | После приемки — очистка, грунтование, окраска головок и гаек, заделка щелей | СП 70.13330.2012, приложение Д |
Типовые ошибки и риски для заказчика
- Затяжка “от руки” без динамометрического контроля — потеря гарантии, риск аварии и отказа в надзоре.
- Нет маркировки или записи в журнале — демонтаж и повторное проведение работ, штрафы за скрытые дефекты (до 300 тыс. руб.).
- Превышение или недотяжка момента — рост риска разрушения стыка, дополнительные расходы на перепроектировку.
- Использование ржавых/старых болтов — нарушение СП, аварии.
- Неочищенные поверхности — снижение расчетной прочности, рост дефектов и износа.
FAQ по монтажу и приемке соединений с контролируемым натяжением
- Какие ключевые документы нужны для приемки?
- Журнал выполнения соединений, сертификаты на болты, акты скрытых работ, паспорта КМ/КМД.
- Как часто контролировать момент затяжки?
- До 4 болтов — проверять все, свыше 4 — минимум 10% (но не менее 3), повторная проверка при несоответствии.
- Чем отличается натяжение по моменту и по углу?
- Момент — строго по расчету и прибору, угол — по регламенту чертежа (180° ± 30°), выбирается по толщине пакета и диаметру болта.
- Почему критична запись в журнале?
- Надзор требует журнал для фиксации качества и истории работ (при аварии — защита интересов заказчика).
- Можно ли использовать одинаковые болты на разных стыках?
- Только при соблюдении спецификации и испытаний — разная длина, марка и допуск по объекту (контроль сертификации каждого лота).
Заключение: Контролируемое натяжение — гарантия надежности, безопасности и низких расходов на эксплуатацию
Болтовые соединения с контролируемым натяжением — стандарт для несущих резервуаров, мостов, промышленных металлоконструкций. Делегируйте монтаж, контроль и исполнительную документацию профессионалам — СК ССИ защищает бюджет, сроки и надежность вашего проекта.
