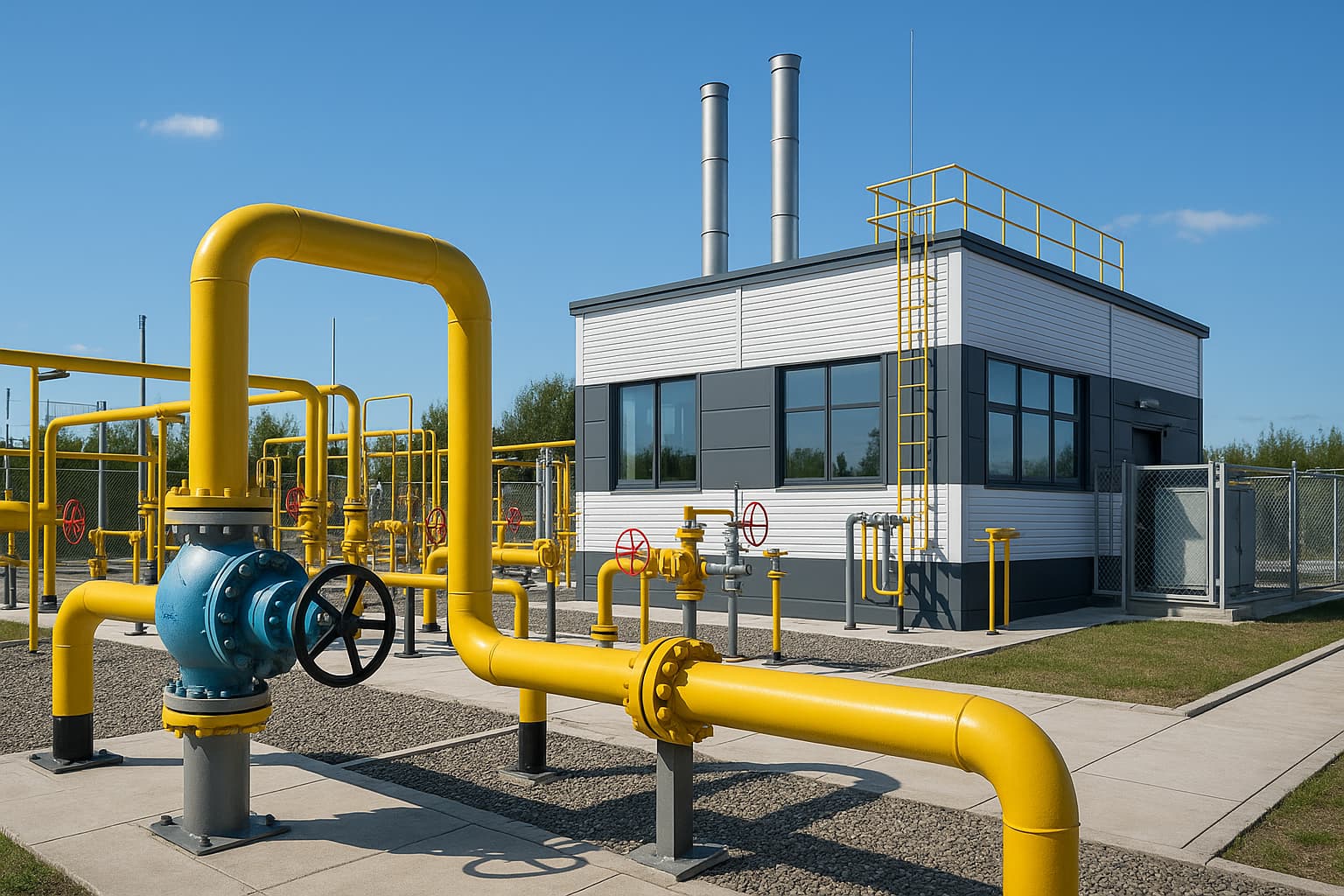

Реконструкция и модернизация газораспределительных станций (ГРС) и сетей: требования безопасности и поэтапный план работ

Реконструкция ГРС и распределительных сетей — это не только замена узлов, а управляемый проект с сохранением непрерывности газоснабжения, снижением технологических рисков и приведением объекта к современным требованиям промышленной, пожарной и экологической безопасности. Ниже — целостная методология: от диагностики и анализа опасностей до ввода в эксплуатацию и передачи исполнительной документации.

Базовые требования безопасности

Опасные факторы и зоны

• Образование взрывоопасных смесей у редуцирующих узлов, свечей, установок одоризации, мест продувок.

• Повышенное и быстро меняющееся давление; риск гидравлического удара.


• Понижение температуры на дросселировании (эффект Джоуля—Томсона): обмерзание арматуры, опасность для персонала.


• Грозовые и статические разряды: молниезащита, заземление, выравнивание потенциалов.


Организационные меры

• Газоопасные и огневые работы — только по нарядам-допускам; блокировка и маркировка источников энергии (LOTO) — как обязательная процедура.


• Инертизация азотом и многоступенчатые продувки перед вскрытием.


• Разграничение взрывоопасных зон, исключение искрообразования, антистатическая оснастка.


Технические системы безопасности

• Системы аварийного останова и функциональной безопасности: независимые отсечные клапаны, клапаны мгновенного отключения при перерегулировании, матрицы «причина—действие» с периодическими проверками.


• Системы обнаружения пожара и загазованности: датчики газа, извещатели пламени и дыма с автоматическим включением вентиляции, остановом технологических узлов и оповещением.


• Видеонаблюдение, контроль и управление доступом, резервное электропитание (источники бесперебойного питания и дизель-генератор).


• Охрана окружающей среды: улавливание газа при продувках, сбор и удаление конденсата, снижение шума.


Что модернизируют на ГРС и в сетях

• Редуцирование и защиту давления: дублированные регуляторы, байпас с ручным регулятором, клапаны мгновенного отключения, предохранительные сбросы, шумоглушители, подогреватели газа (водогрейные, жидкостные или электрические) для предотвращения гидратообразования.


• Подготовку газа: фильтры-сепараторы, коалесцирующие кассеты, автоматический отвод конденсата с контролем загазованности в колодцах.


• Одоризацию: насосные/испарительные узлы с двойным вводом, поддоны и ловушки разлива, контроль расхода одоранта.


• Учёт качества и количества: расходомеры (ультразвуковые, турбинные и др.), корректоры/вычислители, поточная хроматография, измерение температуры, давления и перепада, поверочные линии.


• Арматуру и обвязку: быстродействующие отсечные, схемы «двойная изоляция и сброс», горячие врезки и временное заглушение потока для безостановочных переключений.


• Автоматизацию и связь: программируемые контроллеры/терминалы удалённого сбора данных, резервируемые каналы связи (оптоволоконные, радиорелейные, сотовые), киберзащита (ролевая модель, сегментация, журналирование).


• Электроснабжение и молниезащиту: новые распределительные устройства, источники бесперебойного питания, дизель-генераторы, наружная молниезащита и уравнивание потенциалов, всё во взрывозащищённом исполнении по категории зоны.

• Катодную защиту и покрытия: современные выпрямители, анодные заземлители, пункты контроля, обследования изоляции трасс методами потенциал-профилей и дефектоскопии; ремонт изоляции, дренажи и устройства развязки для борьбы с блуждающими и наведёнными токами.

• Гидравлическую оптимизацию сетей: перемычки, пункты редуцирования в узловых точках, изменение режимов для снижения потерь и стабилизации давления.


Диагностика перед проектированием

• Гидравлика и режимы: замеры давления и расхода, построение суточных/сезонных профилей, проверка диапазонов регулирования.


• Состояние трубопроводов: обследование изоляции (потенциал-профили и поиск дефектов покрытия), толщинометрия, при необходимости — внутритрубная диагностика на подходах к ГРС.


• Оборудование: аудит регуляторов, отсечных, подогревателей, фильтров; соответствие паспортов проектным давлениям и температурам.


• Автоматизация/электрика: проверка контроллеров, связи, резервирования питания, политик кибербезопасности.


• Анализ опасностей: структурированный разбор сценариев (перерегулирование, отказ отсечки, разгерметизация) и оценка достаточности защитных уровней.


• Генплан и безопасность: санитарно-защитные зоны, маршруты эвакуации, подъезд пожарной техники, молниезащита и заземление.


Итог — техническое задание с целевыми режимами, перечнем замены/модернизации и матрицей рисков.

Проектные решения

• Схемы процессов и автоматики: функциональные схемы, матрицы «причина—действие» для систем аварийного останова и пожарно-газовой сигнализации.


• Трёхмерная модель: трассировка, монтажные зазоры, обслуживаемость (извлекаемость фильтроэлементов, съёмные балки), проверка коллизий.


• Материалы и взрывозащита: классы давления, температурные диапазоны, материалы труб и арматуры, совместимость с одорантом, категории взрывоопасных зон для помещений и площадок.


• Резервирование: «N плюс один» для критичных узлов — регуляция, одоризация, электропитание, связь.


• Комплект документации: спецификации, металлические конструкции и деталировка опор и эстакад, кабельные журналы, схемы заземления и молниезащиты, перечни входов/выходов, алгоритмы контроллеров, матрицы доступа.


Поэтапный план работ с обеспечением непрерывного газоснабжения

Подготовительный этап

• Проекты производства работ и организации строительства, согласование «окон», временные схемы обхода и байпасы.


• Горячие врезки и временное заглушение потока для выделения зоны работ без отключения потребителей.


• Ранние поставки длинноциклового оборудования (регуляторы, хроматографы, вычислители, взрывозащищённые шкафы).


Строительно-монтажные работы

• Фундаменты, металлоконструкции, монтаж блоков редуцирования, фильтров, подогревателей, одоризаторов.


• Сборка трубной обвязки, монтаж арматуры, кабельные сети, щиты управления и связи, молниезащита, заземление.


• Катодная защита: выпрямители, анодные поля, пункты контроля; ремонт изоляции на подходах.


Контроль качества и испытания

• Неразрушающий контроль сварных соединений; гидравлические/пневматические испытания секций, продувка и сушка.


• Электрические и заземляющие испытания, проверка петли «фаза—ноль», сопротивлений заземляющих устройств.


• Комплексные проверки на месте: по-канальная проверка «датчик—клапан—диспетчерский пульт», отработка всех сценариев по матрице «причина—действие», функциональные проверki отсечных и предохранительных узлов.


• Калибровка средств измерений, оформление поверок.


Переход на новую схему

• Ввод параллельной нитки, перевод потока, контролируемый вывод старых узлов.


• Наблюдение за стабильностью режима: давление, колебания, шум, температура после подогревателей.


Ввод в эксплуатацию

• Обучение оперативного персонала, тренировки по аварийным сценариям (утечка, пожар, срабатывание аварийного останова).


• Передача исполнительной документации: схемы, алгоритмы, протоколы испытаний, паспорта оборудования, отчёты дефектоскопии, документы по катодной защите.


Эксплуатация после модернизации

• Регулярные проверки регуляторов (устойчивость, дрейф уставок), испытания клапанов мгновенного отключения и предохранительных сбросов.


• Периодическая калибровка узлов учёта и хроматографии, контроль уровня одоризации.


• Обслуживание подогревателей (горелки, теплообменники, автоматика), контроль качества теплоносителя.


• Плановые испытания систем аварийного останова и пожарно-газовой сигнализации, анализ журналов событий, актуализация резервирования.


• Аудиты кибербезопасности, обновления программного обеспечения по процедурам управления изменениями.


• Интегритет сетей: измерения потенциалов катодной защиты, обследования изоляции, ремонт покрытий.


Практические акценты, которые снижают риск и стоимость владения

• Проектируйте «безопасную деградацию»: при отказе регулирования давление уходит в безопасную сторону, отсечные закрываются, подогрев отключается в безопасный режим.


• Резервируйте всё, где возможен единичный критический отказ: регуляция, одоризация, питание, связь.

• Делайте матрицу «причина—действие» максимально ясной для дежурного персонала, фиксируйте все срабатывания и подтверждения.

• Планируйте горячие врезки и временные схемы заранее: непрерывность газоснабжения — ключевой показатель проекта.


• Увеличьте долю испытаний и функциональных проверок: большинство скрытых ошибок проявляется именно на этом этапе.


• В зонах влияния блуждающих токов сочетайте качественную изоляцию с правильно спроектированной катодной защитой и регулярными инструментальными обследованиями.


Такой подход обеспечивает безопасную и предсказуемую работу ГРС и распределительных сетей, сокращает аварийность и снижает совокупные затраты на протяжении всего жизненного цикла объекта.
