Надёжность стального трубопровода формируется не только качеством трубы и сварки. Критичны: корректный выбор способа прокладки под геологию и ограничения площадки, правильная конструкция траншеи/проходки, бездефектная антикоррозионная изоляция (включая стыки) и полноценная система защиты от блуждающих токов с измеримым контролем.
Выбор технологии: когда траншея, когда бестраншейно
Траншейная прокладка уместна на открытых участках с доступной полосой отвода, невысокой плотностью коммуникаций и стабильными грунтами. Она даёт предсказуемость по стоимости и контролю качества на всем протяжении трассы.
Бестраншейные методы применяют для пересечения дорог/железных дорог, рек/оврагов, природоохранных зон и плотной городской застройки, а также там, где недопустимы открытые работы или требуется большая глубина заложения:
-
ГНБ (HDD) — управляемое бурение с протяжкой собранной нитки.
-
Микротоннелирование / щитовая проходка — жёсткая футеровка, высокая точность по отметкам.
-
Продавливание/прокалывание в футляре — для коротких пересечений с установкой стальной обсадки (футляра).
Выбор фиксируют в ППР/ПОС на основе инженерно-геологических изысканий, уровня грунтовых вод, наличия скальных прослоек, требований собственников пересекаемых коммуникаций и ограничений по вибрациям/осадкам.

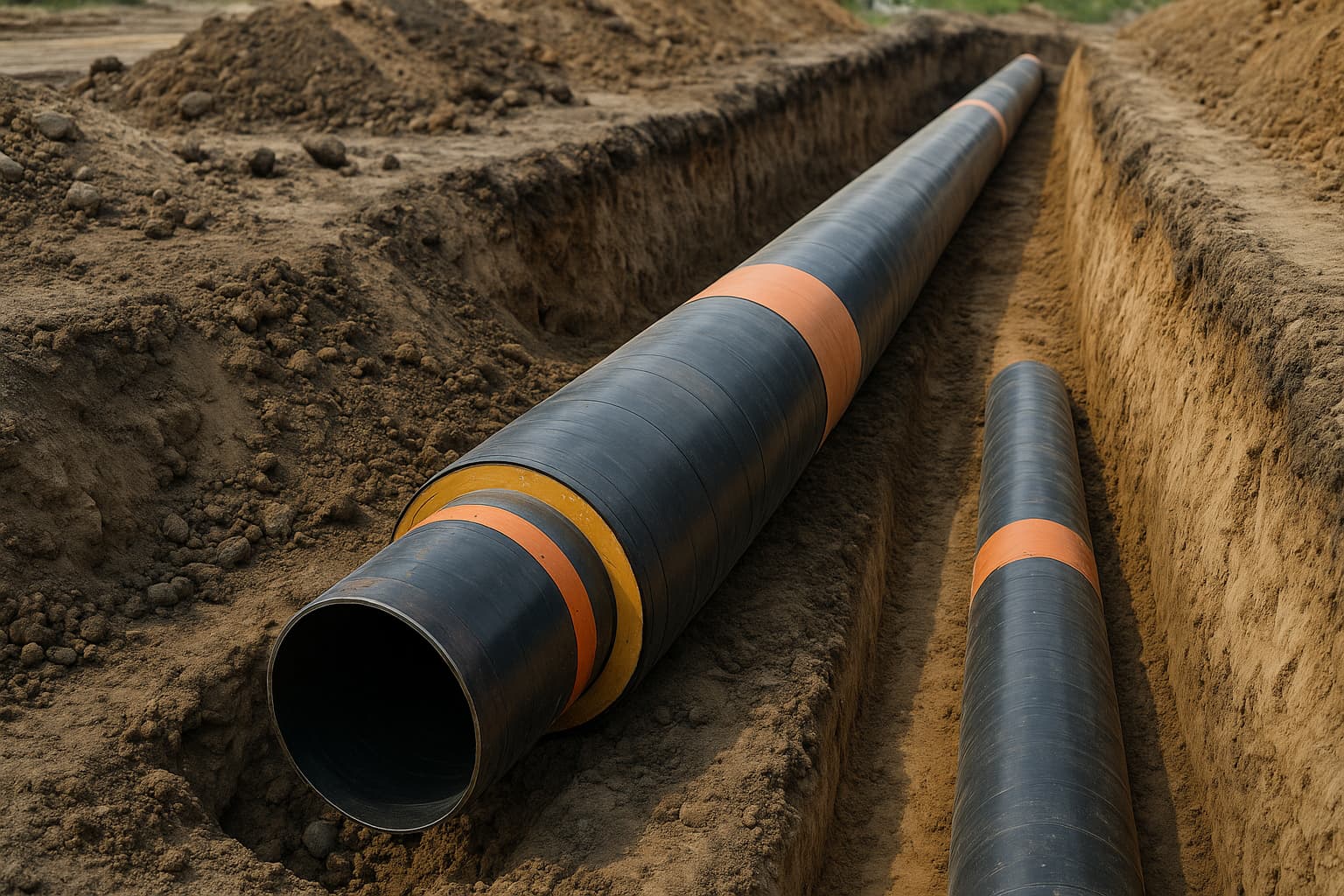

Траншейная технология: конструкция ложа, укладка и засыпка
Трасса и котлован. Ширина и откосы траншеи назначают по глубине заложения, типу грунтов, наличию крепления стенок. В городских условиях применяют инвентарные крепи/шпунт. Дно планируют с уклоном к дренажам, исключая «карманы» воды.
Основание (ложе). На естественном или подготовленном основании устраивают выравнивающий слой (песок/песчано-щебёночная смесь) с контролем плотности. В слабых водонасыщенных грунтах — замена основания, геотекстиль, дренажи; при высоком УГВ — анкерование и/или утяжеление для борьбы с всплытием.
Сварка и контроль. Трубы сводят без натягов, соблюдая проектные овализации/зазоры. Сварка по валидированным WPS/PQR, защита корня для нержавеющих/легированных сталей, НК швов по плану (VT/PT/MT/UT/RT). Геодезия фиксирует отметки и плановое положение до засыпки.
Полевая изоляция стыков. После НК — подготовка зоны шва, нанесение полевого покрытия (FBE-ремкомплект, термоусаживаемые манжеты/муфты, 2К-эпоксид, ленты). Критично обеспечить эквивалентность заводскому покрытию по адгезии и электрической сплошности.
Засыпка. Первичная обсыпка — без включений, способных повредить изоляцию (камни, строительный мусор), с послойным уплотнением. Затем — основная засыпка заданным материалом/грунтом; на переходах и в охранных зонах — сигнальная лента и маркеры трассы.
Бестраншейная прокладка: особенности качества и рисков
HDD. Проектируют пилот, рейминг и протяжку с расчётом тягового усилия и радиусов изгиба под марку стали/диаметр, контролируя овальность и напряжённое состояние нитки. Нитку собирают на стенде, швы контролируют до протяжки, поверхность защищают роликами и центрователями. Бентонит подбирают по реологии и минералогии грунта, контролируют возврат и утилизацию шлама. Основные риски — «фракаут» (прорыв раствора), повреждение покрытия, недопустимые изгибы/крутильные напряжения.
Микротоннель / продавливание. Труба чаще идёт в футляре; необходимо предусмотреть центровку (манжеты/ползунки), дренирование межтрубного пространства, концевые уплотнения и электроизоляцию от футляра. Важно исключить контакт изоляции с острыми кромками футляра и обеспечить катодную защиту снаружи футляра (иначе «экранирование» ухудшит распределение токов КЗ).
Антикоррозионная изоляция: заводские покрытия и «полевые» узлы
Заводские покрытия магистрального класса:
-
3LPE/3LPP (эпоксидный праймер + адгезионный слой + экструдированный ПЭ/ПП) — высокая ударная стойкость, низкая водопоглощаемость.
-
FBE (fusion-bonded epoxy) — отличная адгезия, термостойкость; часто как праймер или самостоятельное покрытие.
-
Битумно-полимерные/холодные ленты — для техусловий с невысокими механическими нагрузками (локальные сети/ремонт).
Полевые стыки и ремонты:
-
Термоусаживаемые манжеты/муфты с адгезивом, 2К-эпоксидные системы, FBE-ремкомплекты — выбор по совместимости с заводским покрытием и ожидаемым механическим воздействиям.
-
Подготовка стыка: градация шероховатости, обезжиривание, контроль солей; обязательный искровой тест сплошности (holiday detection) по заданному напряжению после отверждения.
-
Защита в зоне HDD/микротоннеля: усиленные муфты, скользящие чехлы, контроль прокатки по роликам, исключение «сколов» и прорезов.
Критичные детали: притупление кромок, отсутствие «ступенек» между заводским и полевым покрытием, защита покрытия в местах опирания и на поворотах, недопустимость контакта с камнями в обсыпке.
Блуждающие и наведённые токи: диагностика и защита
Источники: системы тягового тока (электрифицированные железные дороги/метро), мощные выпрямительные агрегаты, параллельные участки ЛЭП (AC-наведение), близость других подземных металлических сооружений.
Инженерные меры:
-
Электроизоляционное секционирование трассы (изолирующие стыки/вставки, диэлектрические прокладки) для управления токораспределением и локализации зон защиты.
-
Катодная защита (КЗ):
— протекторная (жертвенные аноды Mg/Zn/Al) на локальные/удалённые участки;
— внешний ток (ICCP) с анодными заземлителями (MMO/Ti, HSCI и др.) и выпрямителями с телеметрией на протяжённые/агрессивные участки.
Критерии принимают по действующим нормам предприятия/отрасли (потенциалы «Instant OFF», контроль поляризации). -
Дренажные/декаплирующие устройства: управляемый отвод постоянных токов на рельс/землю, при этом изоляция от AC/грязных импульсов; градиент-контрольные маты и заземляющие решения для снижения AC-наведений вдоль ЛЭП.
-
Контроль и мониторинг: пункты контроля (ПК) каждые
0,5–1 км, на переходах и в узлах; выведенные купоны/датчики для оценки коррозионной активности; инструментальные обследования CIPS/DCVG до ввода и в эксплуатации для проверки покрытий и эффективности КЗ.
Проектные нюансы: избегать длинных участков внутри металлических футляров без выведенной КЗ; предусматривать изоляцию перемычек/дренажей от «шунтирования» изолирующих стыков; согласовывать меры с владельцами источников блуждающих токов (ж/д, подстанции).
Испытания, ввод и эксплуатационный контроль
Перед засыпкой и/или вводом выполняют: контроль геодезии и отметок, НК сварных швов, испытания на прочность и герметичность (гидро приоритетно; пневмо — по обоснованию и с повышенными мерами безопасности), сушку/консервацию при необходимости. После засыпки — повторная искровая проверка доступных участков, измерение переходного сопротивления заземляющих устройств, первичное картирование потенциалов КЗ, настройка выпрямителей/дренажей.
В эксплуатации — плановые CIPS/DCVG, контроль потенциалов в ПК, аудит состояния изоляции на переходах/в местах повышенного риска, валидация эффективности мер по AC-наведению (при необходимости — дополнительные маты/декаплинг).
Геотехника и устойчивость трассы
Учитывают морозное пучение, просадки, набухающие глины, карст, подтопление и риски всплытия на участках с высоким уровнем грунтовых вод. Применяют: замену слабых грунтов, геосинтетику, анкера/утяжелители (бетонные сегменты/оболочки, железобетонные пояса), противоразмывные мероприятия на переходах и склонах, дренажи и понижение УГВ на период строительства.
Охрана труда и экология
Работы в траншеях — только с креплением стенок/системами сигнализации; газоопасные работы — с анализом атмосферы и вентиляцией; при HDD — контроль бурового раствора, недопущение «фракаута» в водоёмах и быстрая локализация при его возникновении; обращение с отходами (срезы изоляции, шламы) — по паспортизации.
Итоговый подход
Надёжная линия — это связка: технология прокладки, адаптированная к геологии и ограничениям площадки; заводское покрытие с грамотно выполненными полевыми стыками и подтверждённой сплошностью; рассчитанная система катодной защиты с учётом блуждающих/наведённых токов; измеримый контроль качества на каждом этапе (НК, holiday-test, потенциалы КЗ, CIPS/DCVG). Такой процесс даёт управляемый ресурс, предсказуемую стоимость жизненного цикла и минимальные риски коррозионных отказов.
